一、設備簡介
強壓微粉磨適用于礦業、建材、化工、冶金等行業，可對石英石、長石、重晶石、螢石、白云石、石榴石、碳化硅、鋁礬土、鋯英砂、大理石、方解石、鐵礦石、磷礦石、煤塊、陶瓷、礦渣等莫氏硬度不大于9.3級，濕度在6%以下的500余種非易燃易爆物料進行磨粉加工，加工粒度60-450目之間可以調節。
二、工作原理

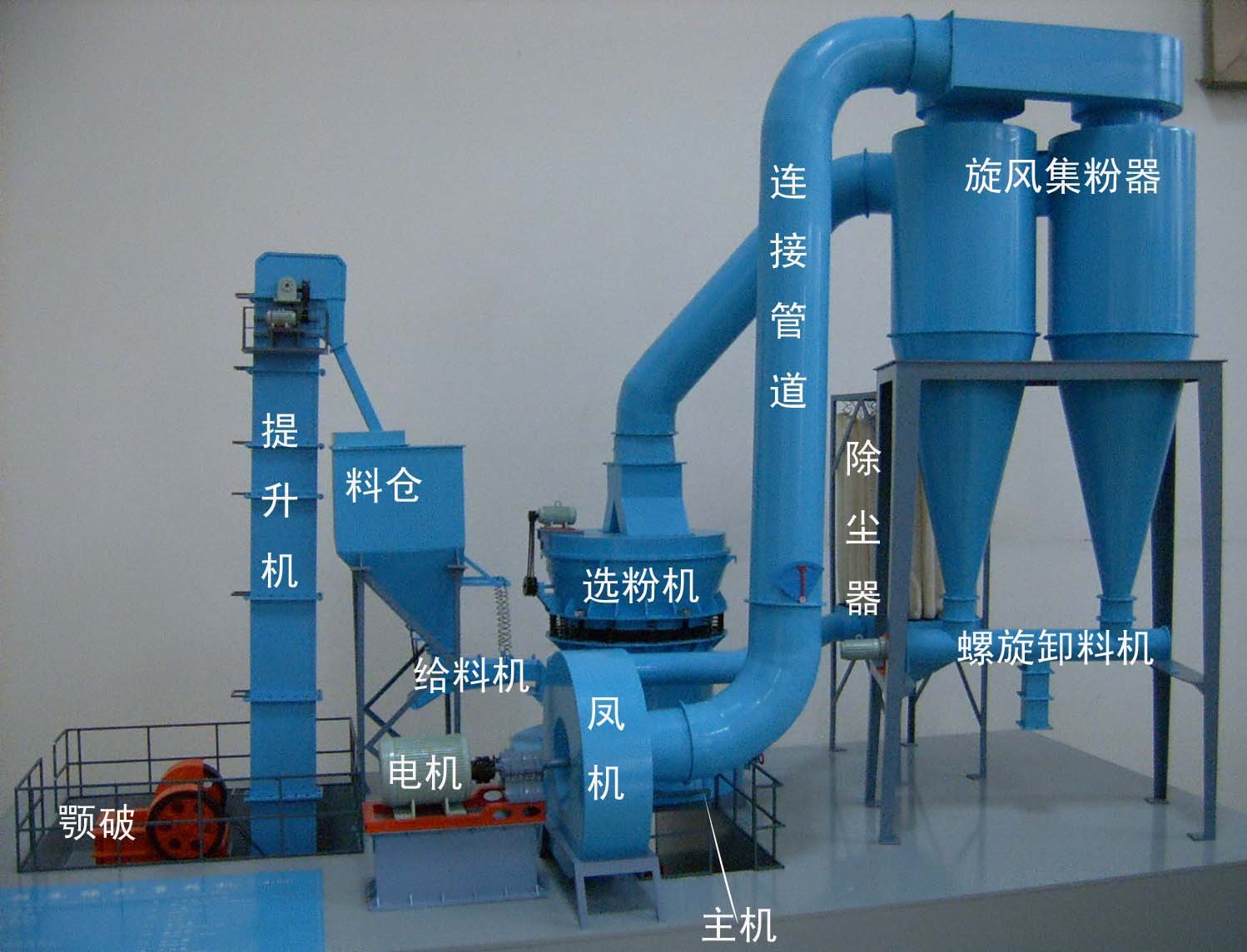

工作時，將需要粉碎的物料從雷蒙磨粉機機罩殼側面的進料斗加入機內，依靠懸掛在主機梅花架上的磨輥裝置，繞著垂直軸線公轉，同時雷蒙磨粉機自轉，由于旋轉時離心力的作用，雷蒙磨粉機磨輥向外擺動，緊壓于磨環，使鏟刀鏟起物料送到磨輥與磨環之間，因雷蒙磨粉機磨輥的滾動碾壓而達到粉碎物料的目的。
三、技術參數
|
型號
|
3R7826
|
3R8227
|
4R8227
|
3R9916
|
4R9916
|
4R96
|
5R4119
|
|
最大進料粒度
|
15-20
|
15-20
|
15-20
|
20-25
|
20-25
|
20-25
|
20-30
|
|
成品粒度（目）
|
60-450
|
|
班產量（T）
|
2-30
|
2-33
|
2-33
|
3-35
|
3-35
|
3-39
|
5-66
|
|
中心軸轉度（r/min）
|
165
|
165
|
165
|
165
|
165
|
140
|
103
|
|
磨環外徑
|
861
|
915
|
915
|
990
|
990
|
1050
|
1400
|
|
磨輥直徑
|
260
|
270
|
270
|
300
|
300
|
310
|
410
|
|
磨輥與磨環高度
|
150
|
150
|
150
|
160
|
160
|
160
|
190
|
|
主機電機
|
18.5
|
22
|
22
|
30
|
30
|
37
|
75
|
|
風機電機
|
18.5
|
18.5
|
18.5
|
22
|
22
|
30
|
75
|
|
分析器電機
|
2.2
|
2.2
|
2.2
|
2.2
|
2.2
|
5.5
|
7.5
|
|
